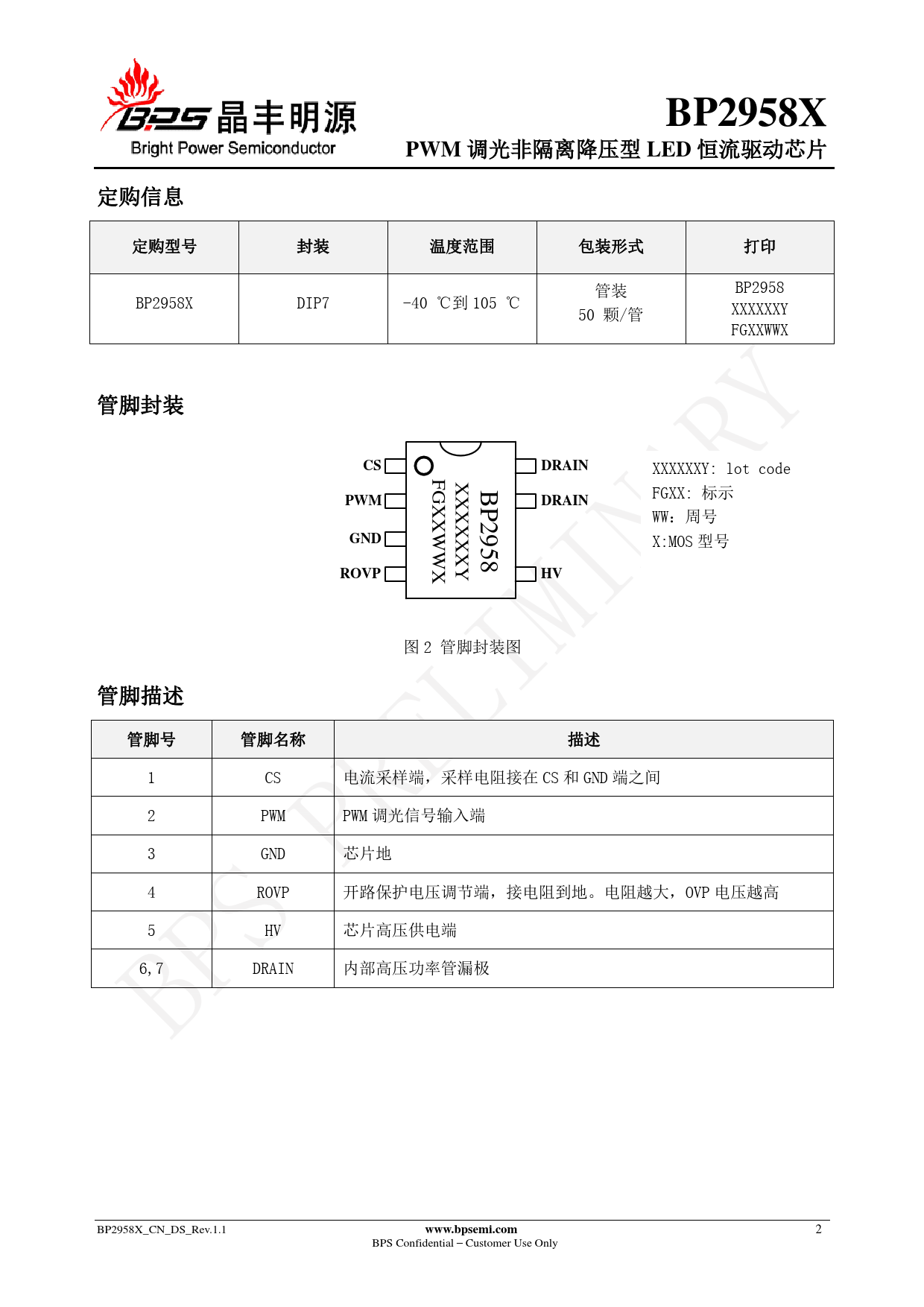

BP2958X PWM
调光非隔离降压型
LED
恒流驱动芯片 定购信息 定购型号 封装 温度范围 包装形式 打印 管装 BP2958 BP2958X DIP7 -40 ℃到 105 ℃ 50 颗/管 XXXXXXY FGXXWWX 管脚封装
CS
F
DRAIN
XXXXXXY: lot code X G B X FGXX: 标示
PWM
X X P
DRAIN
X X 2 WW：周号 W X 9
GND
W 5 X X:MOS 型号 8 X Y
ROVP HV
图 2 管脚封装图 管脚描述 管脚号 管脚名称 描述 1 CS 电流采样端，采样电阻接在 CS 和 GND 端之间 2 PWM PWM 调光信号输入端 3 GND 芯片地 4 ROVP 开路保护电压调节端，接电阻到地。电阻越大，OVP 电压越高 5 HV 芯片高压供电端 6,7 DRAIN 内部高压功率管漏极 BP2958X_CN_DS_Rev.1.1
www.bpsemi.com
2 BPS Confidential – Customer Use Only
