Datasheet BP2958X (Bright Power Semiconductor) - 5

BP2958X PWM
调光非隔离降压型
LED
恒流驱动芯片

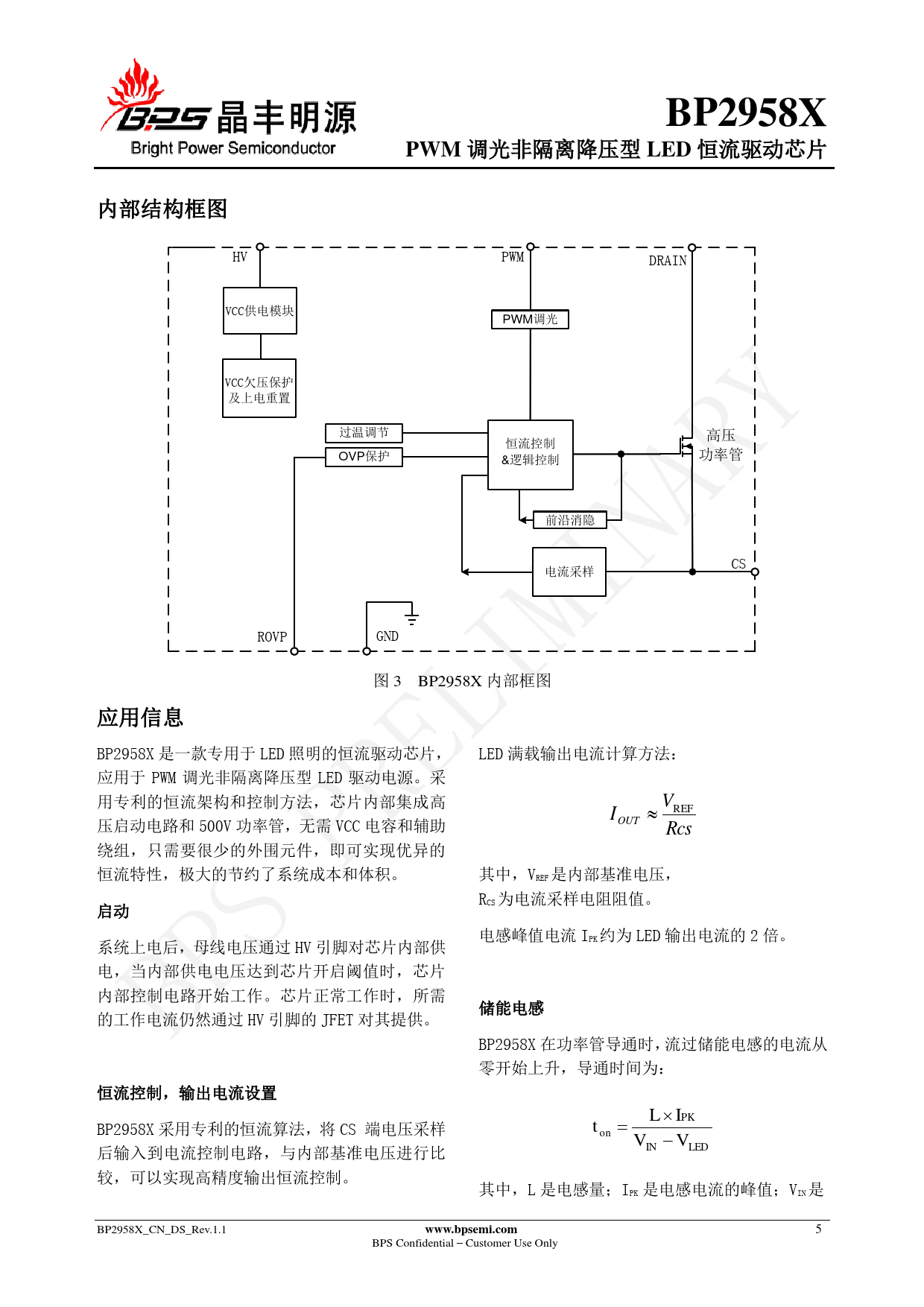

内部结构框图 HV PWM DRAIN VCC供电模块 PWM调光 VCC欠压保护 及上电重置 过温调节 高压 恒流控制 OVP保护 功率管 &逻辑控制 前沿消隐 CS 电流采样 ROVP GND 图 3 BP2958X 内部框图 应用信息 BP2958X 是一款专用于 LED 照明的恒流驱动芯片， LED 满载输出电流计算方法： 应用于 PWM 调光非隔离降压型 LED 驱动电源。采 用专利的恒流架构和控制方法，芯片内部集成高 V I REF  压启动电路和 500V 功率管，无需 VCC 电容和辅助 OUT Rcs 绕组，只需要很少的外围元件，即可实现优异的 恒流特性，极大的节约了系统成本和体积。 其中，VREF 是内部基准电压， RCS 为电流采样电阻阻值。 启动 电感峰值电流 IPK 约为 LED 输出电流的 2 倍。 系统上电后，母线电压通过 HV 引脚对芯片内部供 电，当内部供电电压达到芯片开启阈值时，芯片 内部控制电路开始工作。芯片正常工作时，所需 储能电感 的工作电流仍然通过 HV 引脚的 JFET 对其提供。 BP2958X 在功率管导通时，流过储能电感的电流从 零开始上升，导通时间为： 恒流控制，输出电流设置 L  PK I BP2958X 采用专利的恒流算法，将 CS 端电压采样 t = on V − V 后输入到电流控制电路，与内部基准电压进行比 IN LED 较，可以实现高精度输出恒流控制。 其中，L 是电感量；IPK 是电感电流的峰值；VIN 是 BP2958X_CN_DS_Rev.1.1
www.bpsemi.com
5 BPS Confidential – Customer Use Only
