Datasheet BP2958X (Bright Power Semiconductor)
| Hersteller | Bright Power Semiconductor |
| Beschreibung | PWM Dimming Non-Isolated Buck Led Constant Current Driver Chip |
| Seiten / Seite | 8 / 1 — BP2958X. PWM. LED. DRAIN. GND. ROVP. www.bpsemi.com |
| Dateiformat / Größe | PDF / 427 Kb |
| Dokumentensprache | Englisch |
BP2958X. PWM. LED. DRAIN. GND. ROVP. www.bpsemi.com
Modelllinie für dieses Datenblatt
Textversion des Dokuments
BP2958X PWM
调光非隔离降压型
LED
恒流驱动芯片 概述 特点 BP2958X 是一款支持 PWM 输入调光的高精度降压型 ◼ 支持 1%-100%PWM 调光 LED 恒流驱动芯片，全程采用模拟调光控制模式， ◼ 全程模拟调光无频闪 专为无频闪无噪声 LED 智能照明应用而设计。 ◼ 无需启动电阻和 VCC 电容 BP2958X 能够达到优异的调光线性度和输出电流 ◼ 内部集成 500V 功率管 一致性，适用于 85Vac~265Vac 全范围输入电压的 ◼ ±5% LED 输出电流精度 非隔离降压型 LED 恒流电源。 ◼ LED 开路保护 BP2958X 芯片集成高压启动电路和 500V 功率管， ◼ LED 短路保护 ◼ 过热调节功能 无需 VCC 电容和辅助绕组，只需要很少的外围元 ◼ 采用 DIP7 封装 件，即可实现优异的恒流特性，极大的节约了系 统成本和体积。 应用 BP2958X 芯片内部带有高精度的电流采样电路，来 ◼ LED 吸顶灯 实现精确的 LED 恒流输出和优异的线电压调整率。 ◼ LED 球泡灯 BP2958X 具有多重保护功能，包括 LED 开路保护， ◼ 其它 LED 照明 LED 短路保护，芯片温度过热调节等。 BP2958X 采用 DIP7 封装。 典型应用 AC 1
CS DRAIN
7 2
PWM DRAIN
6 3
GND
4
ROVP HV
5
BP2958X

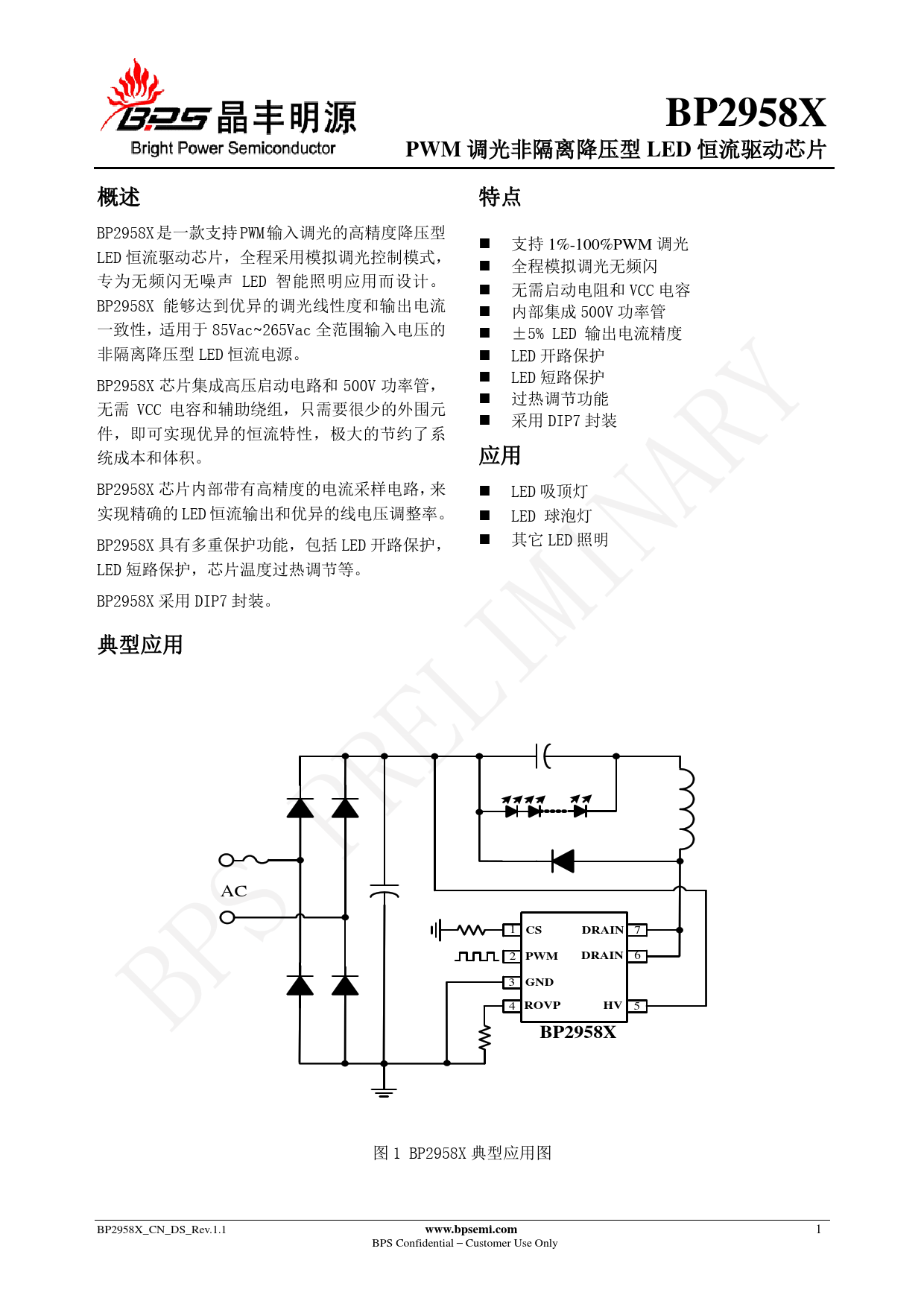

图 1 BP2958X 典型应用图 BP2958X_CN_DS_Rev.1.1
www.bpsemi.com
1 BPS Confidential – Customer Use Only
