SN8P2501. V1.0. @P00_OUT. PWM DUTY. PWM0OUT = 1. 5.1 ICE_MODE. ICE_MODE EQU. val. ICE_MODE. EQU
Modelllinie für dieses Datenblatt
Textversion des Dokuments

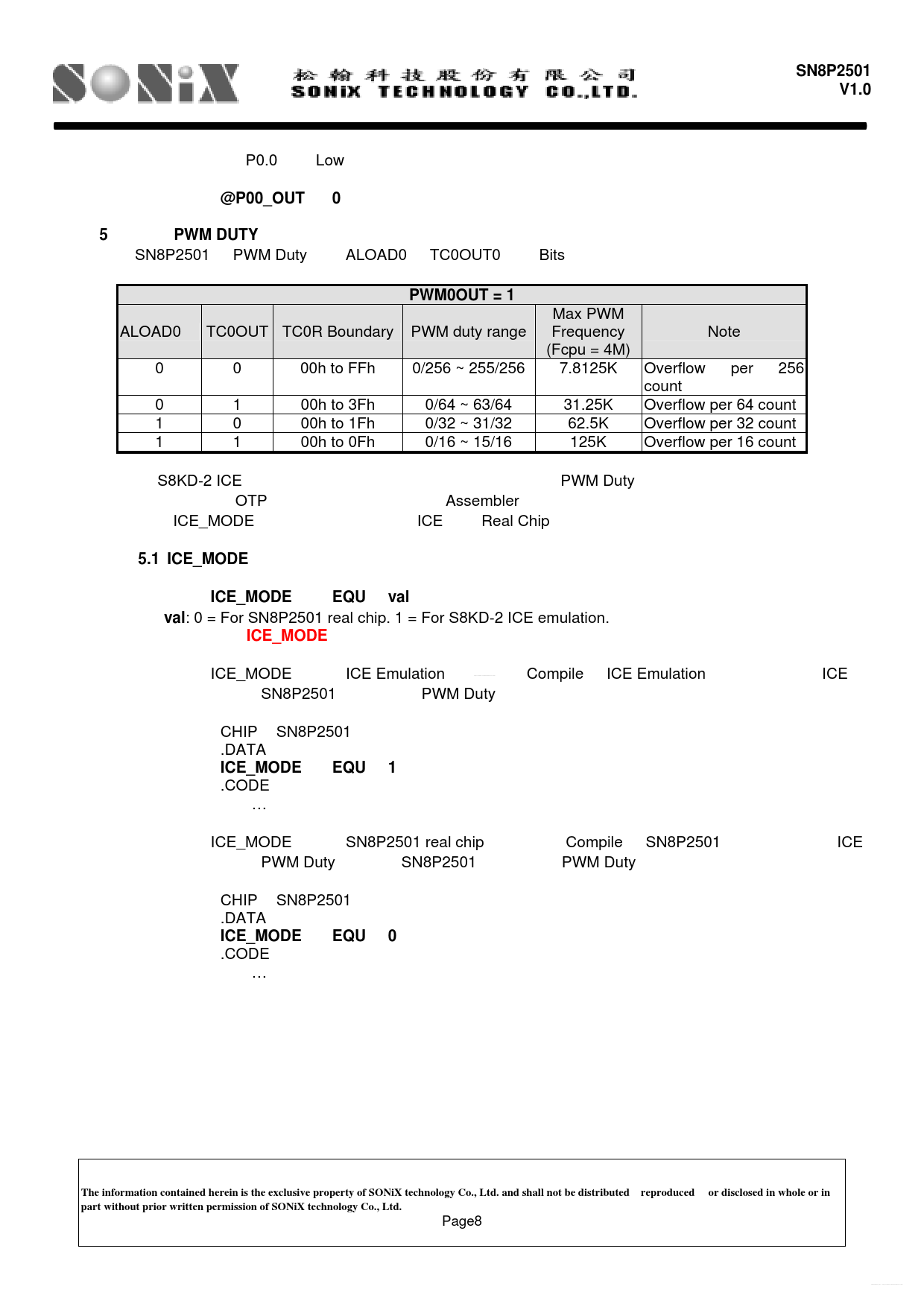

SN8P2501
使用注意事項
V1.0
範例：設置 P0.0 輸出 Low。
@P00_OUT 0 5
設定
PWM DUTY
： SN8P2501 的 PWM Duty 可由 ALOAD0 與 TC0OUT0 兩個 Bits 調整，列表如下：
PWM0OUT = 1
Max PWM ALOAD0 TC0OUT TC0R Boundary PWM duty range Frequency Note (Fcpu = 4M) 0 0 00h to FFh 0/256 ~ 255/256 7.8125K Overflow per 256 count 0 1 00h to 3Fh 0/64 ~ 63/64 31.25K Overflow per 64 count 1 0 00h to 1Fh 0/32 ~ 31/32 62.5K Overflow per 32 count 1 1 00h to 0Fh 0/16 ~ 15/16 125K Overflow per 16 count 在 S8KD-2 ICE 模擬環境中並無支援此項設定功能，為此提供 PWM Duty 設置巨集，讓使用者方便模擬， 且不影響實際 OTP 功能，此巨集已經內建在 Assembler 中，使用者直接下達指令即可。使用此巨集必須先 設定 ICE_MODE 數值，決定操作環境為 ICE 或是 Real Chip。
5.1 ICE_MODE
設置說明： 語法：
ICE_MODE EQU val val
: 0 = For SN8P2501 real chip. 1 = For S8KD-2 ICE emulation. 注意：改變
ICE_MODE
設定後必須要重新組譯程式 範例：ICE_MODE 設置為 ICE Emulation，程式經過 http://www.DataSheet4U.net/ Compile 為 ICE Emulation 設定值，僅能在 ICE 上 模擬，無法在 SN8P2501 上輸出正確 PWM Duty。 CHIP SN8P2501 .DATA
ICE_MODE EQU 1
.CODE 程式… 範例：ICE_MODE 設置為 SN8P2501 real chip，程式經過 Compile 為 SN8P2501 設定值，無法在 ICE 上模擬正確的 PWM Duty，僅能在 SN8P2501 上輸出正確 PWM Duty。 CHIP SN8P2501 .DATA
ICE_MODE EQU 0
.CODE 程式… 本資料為松翰科技股份有限公司專有之財產，非經書面許可不准透露或使用本資料，亦不准複印複製或轉變成任何其他形式使用。
The information contained herein is the exclusive property of SONiX technology Co., Ltd. and shall not be distributed
，
reproduced
，
or disclosed in whole or in part without prior written permission of SONiX technology Co., Ltd.
Page8 datasheet pdf - http://www.DataSheet4U.net/ Document Outline CODE OPTION： Fcpu code option： Noise Filter code option： Low Power： Watchdog操作注意事項： BIT TEST I/O： @B0TS0巨集程式： @B0TS1巨集程式： SN8P2501 S8KD-2 ICE 仿真注意事項表 P0.0 OUTPUT MODE EMULATION IN S8KD-2 ICE： @P00_MODE巨集說明： @P00_OUT巨集說明： 設定 PWM DUTY： ICE_MODE設置說明： @PWM0_MAX_DUTY巨集說明： PEDGE設定： @P00_EDGE巨集說明： B0BSET FP00IEN 其他巨集使用注意事項
