Datasheet TIP140, TIP141, TIP142, TIP145, TIP146, TIP147 (STMicroelectronics) - 3
| Hersteller | STMicroelectronics |
| Beschreibung | COMPLEMENTARY SILICON POWER DARLINGTON TRANSISTORS |
| Seiten / Seite | 4 / 3 — TIP140 / TIP141 / TIP142 / TIP145 / TIP146 / TIP147. TO-218 (SOT-93) … |
| Dateiformat / Größe | PDF / 56 Kb |
| Dokumentensprache | Englisch |
TIP140 / TIP141 / TIP142 / TIP145 / TIP146 / TIP147. TO-218 (SOT-93) MECHANICAL DATA. inch. DIM. MIN. TYP. MAX
Modelllinie für dieses Datenblatt
Textversion des Dokuments

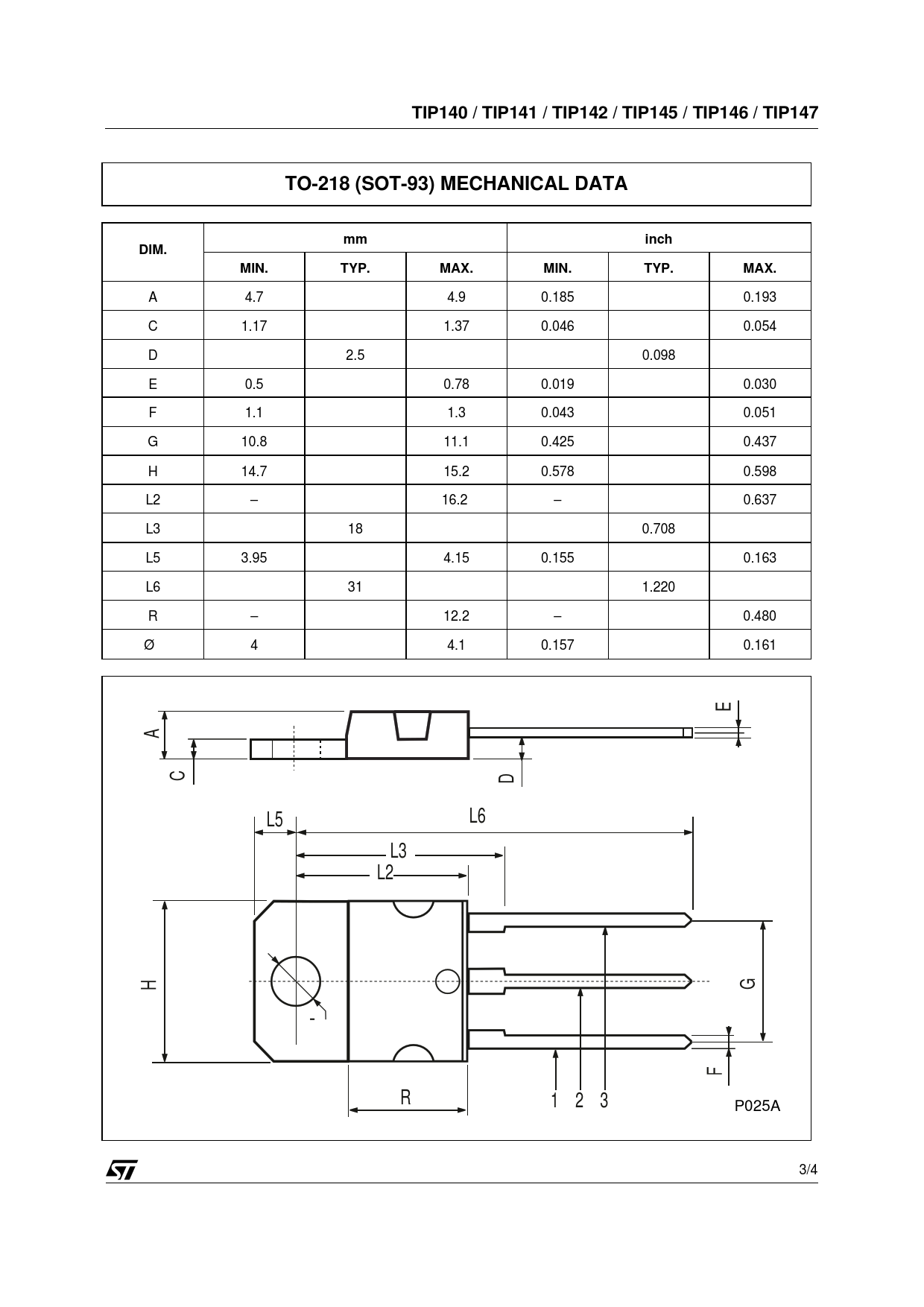

TIP140 / TIP141 / TIP142 / TIP145 / TIP146 / TIP147 TO-218 (SOT-93) MECHANICAL DATA mm inch DIM. MIN. TYP. MAX. MIN. TYP. MAX.
A 4.7 4.9 0.185 0.193 C 1.17 1.37 0.046 0.054 D 2.5 0.098 E 0.5 0.78 0.019 0.030 F 1.1 1.3 0.043 0.051 G 10.8 11.1 0.425 0.437 H 14.7 15.2 0.578 0.598 L2 – 16.2 – 0.637 L3 18 0.708 L5 3.95 4.15 0.155 0.163 L6 31 1.220 R – 12.2 – 0.480 Ø 4 4.1 0.157 0.161 E A C D L6 L5 L3 L2 H G
¯
F R 1 2 3 P025A 3/4
A 4.7 4.9 0.185 0.193 C 1.17 1.37 0.046 0.054 D 2.5 0.098 E 0.5 0.78 0.019 0.030 F 1.1 1.3 0.043 0.051 G 10.8 11.1 0.425 0.437 H 14.7 15.2 0.578 0.598 L2 – 16.2 – 0.637 L3 18 0.708 L5 3.95 4.15 0.155 0.163 L6 31 1.220 R – 12.2 – 0.480 Ø 4 4.1 0.157 0.161 E A C D L6 L5 L3 L2 H G
¯
F R 1 2 3 P025A 3/4
