Datasheet TC78B041FNG, TC78B042FTG (Toshiba) - 3
| Hersteller | Toshiba |
| Beschreibung | Sinewave PWM brushless motor control / Auto lead angle function. Brushless motor driver IC |
| Seiten / Seite | 44 / 3 — Pin assignment: TC78B041FNG (SSOP30). <Top View> |
| Dateiformat / Größe | PDF / 585 Kb |
| Dokumentensprache | Englisch |

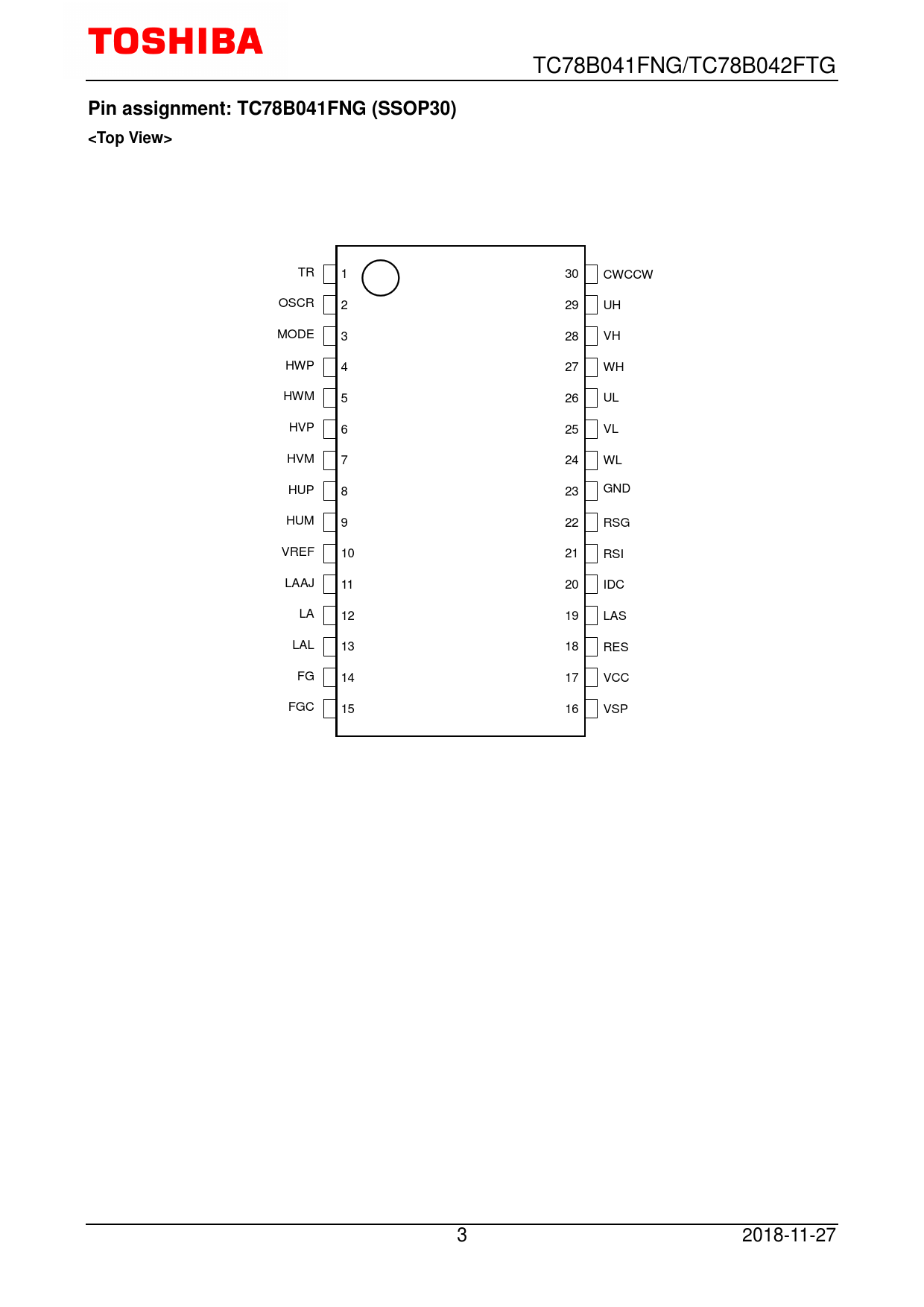

Pin assignment: TC78B041FNG (SSOP30). <Top View>
Modelllinie für dieses Datenblatt
Textversion des Dokuments
TC78B041FNG/TC78B042FTG
Pin assignment: TC78B041FNG (SSOP30) <Top View>
TR 1 30 CWCCW OSCR 2 29 UH MODE 3 28 VH HWP 4 27 WH HWM 5 26 UL HVP 6 25 VL HVM 7 24 WL HUP 8 23 GND HUM 9 22 RSG VREF 10 21 RSI LAAJ 11 20 IDC LA 12 19 LAS LAL 13 18 RES FG 14 17 VCC FGC 15 16 VSP 3 2018-11-27
Pin assignment: TC78B041FNG (SSOP30) <Top View>
TR 1 30 CWCCW OSCR 2 29 UH MODE 3 28 VH HWP 4 27 WH HWM 5 26 UL HVP 6 25 VL HVM 7 24 WL HUP 8 23 GND HUM 9 22 RSG VREF 10 21 RSI LAAJ 11 20 IDC LA 12 19 LAS LAL 13 18 RES FG 14 17 VCC FGC 15 16 VSP 3 2018-11-27
