Datasheet LTC4401-1, LTC4401-2 (Analog Devices) - 5
| Hersteller | Analog Devices |
| Beschreibung | RF Power Controllers with 250kHz Loop BW and 45dB Dynamic Range |
| Seiten / Seite | 16 / 5 — BLOCK DIAGRA (LTC4401-1) |
| Dateiformat / Größe | PDF / 196 Kb |
| Dokumentensprache | Englisch |

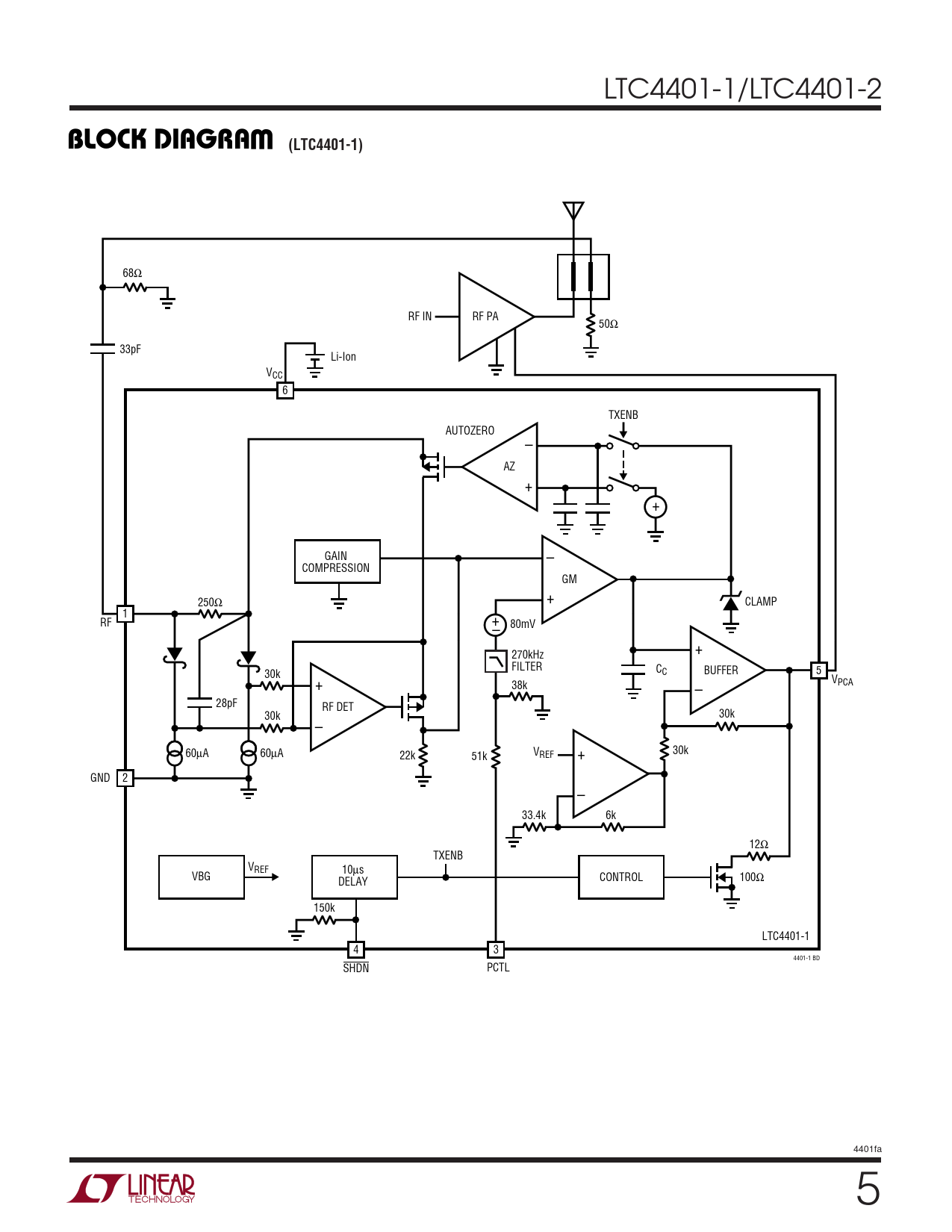

BLOCK DIAGRA (LTC4401-1)
Modelllinie für dieses Datenblatt
Textversion des Dokuments
LTC4401-1/LTC4401-2
W BLOCK DIAGRA (LTC4401-1)
68Ω RF IN RF PA 50Ω 33pF Li-Ion VCC 6 TXENB AUTOZERO – AZ + + GAIN – COMPRESSION GM 250 + Ω CLAMP 1 RF + 80mV – + 270kHz FILTER 30k CC BUFFER 5 + VPCA 38k – 28pF RF DET 30k 30k – 60µA 60µA 30k 22k 51k VREF + GND 2 – 33.4k 6k 12Ω TXENB VREF 10µs VBG CONTROL 100Ω DELAY 150k LTC4401-1 4 3 4401-1 BD SHDN PCTL 4401fa 5
